1. OCR文字识别简介

文字识别也是图像领域一个常见问题。然而，对于自然场景图像，首先要定位图像中的文字位置，然后才能进行文字的识别。所以一般包含两个步骤：

文字检测：解决的问题是哪里有文字，文字的范围有多少。

文字识别：对定位好的文字区域进行识别，主要解决的问题是每个文字是什么，将图像中的文字区域进转化为字符信息。

我们的OCR算法是基于CTPN+CRNN设计的。CTPN是一种文字检测算法，能有效的检测出复杂场景的横向分布的文字，是目前比较好的文字检测算法。CRNN算法主要用于端到端地对不定长的文本序列进行识别，不用先对单个文字进行切割，而是将文本识别转化为时序依赖的序列学习问题，就是基于图像的序列识别。

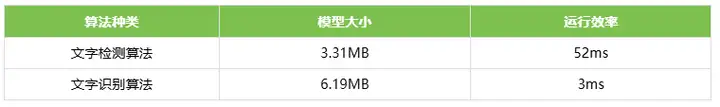

基于EASY-EAI-Nano-TB硬件主板的运行效率：

2. 快速上手

2.1 开发环境准备

如果您初次阅读此文档，请阅读《入门指南/开发环境准备/Easy-Eai编译环境准备与更新》，并按照其相关的操作，进行编译环境的部署。

在PC端Ubuntu系统中执行run脚本，进入EASY-EAI编译环境，具体如下所示。

cd ~/develop_environment
./run.sh

2.2 源码下载

在EASY-EAI编译环境下创建存放源码仓库的管理目录：

cd /opt
mkdir EASY-EAI-Toolkit
cd EASY-EAI-Toolkit

通过git工具，在管理目录内克隆远程仓库

git clone https://github.com/EASY-EAI/EASY-EAI-Toolkit-1126B.git

注：

* 此处可能会因网络原因造成卡顿，请耐心等待。

* 如果实在要在gitHub网页上下载，也要把整个仓库下载下来，不能单独下载本实例对应的目录。

2.3 模型部署

要完成算法Demo的执行，需要先下载OCR算法模型。

百度网盘链接为：https://pan.baidu.com/s/1imI86u1O9xH6T6V_0k2jxw?pwd=1234 （提取码：1234 ）。

同时需要把下载的OCR算法模型复制粘贴到Release/目录：

2.4 例程编译

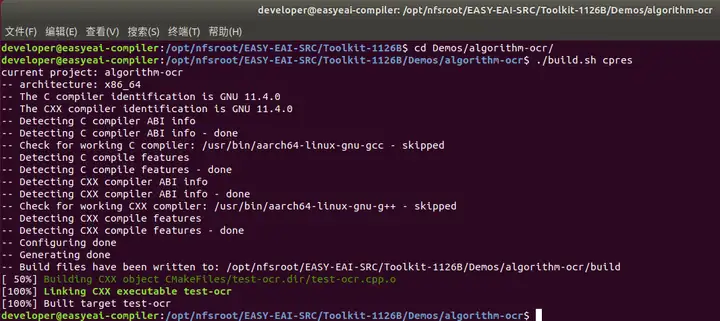

进入到对应的例程目录执行编译操作，具体命令如下所示：

cd EASY-EAI-Toolkit-1126B/Demos/algorithm-ocr/
./build.sh cpres

注：

* 由于依赖库部署在板卡上，因此交叉编译过程中必须保持/mnt挂载。

* 若build.sh脚本带有cpres参数，则会把Release/目录下的所有资源都拷贝到开发板上。

2.5 例程运行及效果

通过串口调试或ssh调试，进入板卡后台，定位到例程部署的位置，如下所示：

cd /userdata/Demo/algorithm-ocr/

运行例程命令如下所示：

sudo ./test-ocr test.jpg

在EASY-EAI编译环境可以取回测试图片:

cp /mnt/userdata/Demo/algorithm-ocr/result.jpg .

结果图片如下所示：

API的详细说明，以及API的调用（本例程源码），详细信息见下方说明。

3. OCR文字识别API说明

3.1 引用方式

为方便客户在本地工程中直接调用我们的EASY EAI api库，此处列出工程中需要链接的库以及头文件等，方便用户直接添加。

3.2 OCR检测初始化函数

设置OCR检测初始化函数原型如下所示。

int ocr_det_init(const char* model_path, rknn_app_context_t* app_ctx);

具体介绍如下所示。

3.3 OCR检测运行函数

设置OCR检测运行原型如下所示。

int ocr_det_run(rknn_app_context_t* app_ctx, cv::Mat input_image, ocr_det_postprocess_params* params, ocr_det_result* out_result);

具体介绍如下所示。

3.4 OCR检测释放函数

设置OCR检测释放原型如下所示。

int ocr_det_release(rknn_app_context_t* app_ctx);

具体介绍如下所示。

3.5 OCR识别初始化函数

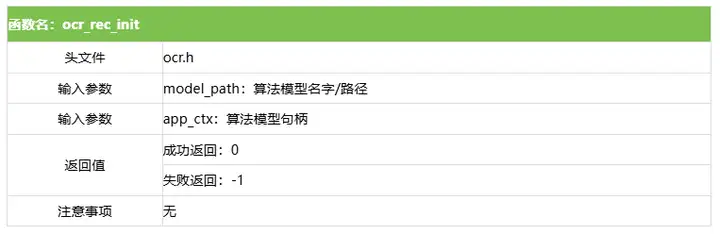

OCR识别初始化函数原型如下所示。

int ocr_rec_init(const char* model_path, rknn_app_context_t* app_ctx);

具体介绍如下所示。

3.6 OCR识别运行函数

OCR识别运行函数原型如下所示。

int ocr_rec_run(rknn_app_context_t* app_ctx, cv::Mat input_image, ocr_rec_result* out_result);

具体介绍如下所示。

3.7 OCR识别释放函数

OCR识别释放函数原型如下所示。

int ocr_rec_release(rknn_app_context_t* app_ctx);

具体介绍如下所示。

4. OCR检测算法例程

例程目录为Demos/algorithm-ocr/test-ocr.cpp，操作流程如下。

#include
#include
#include
#include"ocr.h"

using namespace cv;
using namespace std;

#define INDENT "    "
#define THRESHOLD 0.3 // pixel score threshold
#define BOX_THRESHOLD 0.9 // box score threshold
#define USE_DILATION false // whether to do dilation, true or false
#define DB_UNCLIP_RATIO 1.5 // unclip ratio for poly type

int main(int argc, char **argv)
{
	if (argc != 2) {
		printf("%s \n", argv[0]);
		return -1;
	}
	/* 参数初始化 */
	const char *img_path = argv[1];
	Mat input_image, rgb_img;
	input_image = imread(img_path);
	if (input_image.empty()) {
		cout << "Error: Could not load image" << endl;
		return -1;
	}

	cv::cvtColor(input_image, rgb_img, COLOR_BGR2RGB);

	rknn_app_context_t ocr_det_ctx, ocr_rec_ctx;
	memset(&ocr_det_ctx, 0, sizeof(rknn_app_context_t));
	memset(&ocr_rec_ctx, 0, sizeof(rknn_app_context_t));

	/* OCR算法检测模型&识别模型初始化 */
	ocr_det_init("ocr-det.model", &ocr_det_ctx);
	ocr_rec_init("ocr-rec.model", &ocr_rec_ctx);

	struct timeval start;
    struct timeval end;
    float time_use=0;

	/* OCR算法检测模型运行 */
	ocr_det_result results;
    ocr_det_postprocess_params params;
    params.threshold = THRESHOLD;
    params.box_threshold = BOX_THRESHOLD;
    params.use_dilate = USE_DILATION;
    params.db_score_mode = (char*)"slow";
    params.db_box_type = (char*)"poly";
    params.db_unclip_ratio = DB_UNCLIP_RATIO;

	gettimeofday(&start,NULL);
	int ret;
    ret = ocr_det_run(&ocr_det_ctx, rgb_img, &params, &results);
    if (ret != 0) {
        printf("inference_ppocr_rec_model fail! ret=%d\n", ret);
    }

    gettimeofday(&end,NULL);
    time_use=(end.tv_sec-start.tv_sec)*1000000+(end.tv_usec-start.tv_usec);//微秒
    printf("time_use is %f\n",time_use/1000);

	/* 截取文字信息和画框 */
    printf("DRAWING OBJECT\n");
    for (int i = 0; i < results.count; i++)
    {
        printf("[%d]: [(%d, %d), (%d, %d), (%d, %d), (%d, %d)] %f\n", i,
            results.box[i].left_top.x, results.box[i].left_top.y, results.box[i].right_top.x, results.box[i].right_top.y,
            results.box[i].right_bottom.x, results.box[i].right_bottom.y, results.box[i].left_bottom.x, results.box[i].left_bottom.y,
            results.box[i].score);

        line(input_image, Point(results.box[i].left_top.x, results.box[i].left_top.y), Point(results.box[i].right_top.x, results.box[i].right_top.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].right_top.x, results.box[i].right_top.y), Point(results.box[i].right_bottom.x, results.box[i].right_bottom.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].right_bottom.x, results.box[i].right_bottom.y), Point(results.box[i].left_bottom.x, results.box[i].left_bottom.y),
             Scalar(0, 255, 0), 1, LINE_AA);
        line(input_image, Point(results.box[i].left_bottom.x, results.box[i].left_bottom.y), Point(results.box[i].left_top.x, results.box[i].left_top.y),
             Scalar(0, 255, 0), 1, LINE_AA);

		cv::Mat rgb_crop_image = GetRotateCropImage(rgb_img, results.box[i]);

		/* OCR算法识别模型运行 */
		ocr_rec_result rec_results;
		ocr_rec_run(&ocr_rec_ctx, rgb_crop_image, &rec_results);

		// print text result
    		printf("regconize result: %s, score=%f\n", rec_results.str, rec_results.score);
    }
    cv::imwrite("result.jpg", input_image);
	return 0;
}
