随着功率密度和效率需求的日益严苛，SiC MOSFET已成为高频、高温、高压应用领域的关键技术。然而，其卓越性能的充分释放，高度依赖于先进且精确的栅极驱动控制。

今天，我们聚焦于博世可编程栅极驱动器ASIC EG120，这款创新的解决方案不仅超越了传统电压源栅极驱动（VSGD）的局限，更通过引入电流源栅极驱动（CSGD）和动态栅极整形栅极驱动（GSGD）拓扑，为SiC MOSFET的开关特性优化提供了深度技术路径。

挑战与机遇：SiC MOSFET开关性能的瓶颈

SiC MOSFET在半桥配置下的性能优化，核心在于如何有效管理开通能量损耗（Eon）、关断能量损耗（Eoff）、以及伴随开关过程产生的电压与电流过冲（Vov, Iov）。传统VSGD因其固定栅极电阻（RG）的固有特性，使得栅极电流（IG）完全依赖于栅极电压（VGS）与RG。这种“一刀切”的控制方式，在多变的负载电流、结温和直流母线电压条件下，往往无法兼顾：

dv/dt与di/dt的平衡：过快的dv/dt/di/dt虽能降低开关损耗，却易引发严重的VDS/ID过冲，导致潜在的器件应力、电磁干扰（EMI）和可靠性问题。

能量损耗与过冲的权衡：降低RG加速开关可减小Eon/Eoff，但会显著增加过冲；反之，提高RG虽能抑制过冲，却又牺牲了开关速度和效率。

EG120核心技术解析：

CSGD与GSGD的精妙之处

博世EG120的创新之处在于其支持两种先进的栅极驱动策略，实现了对SiC MOSFET开关过程的精细化、自适应控制：

1. 电流源栅极驱动（CSGD）：精准电流控制的基础

与VSGD通过RG间接控制栅极电流不同，CSGD能够直接定义整个开通（TON）和关断（TOFF）期间的栅极电流（IG）。这意味着在任何操作点，我们都可以选择最合适的恒定IG值，从而在能量损耗和过冲之间实现更优的平衡。

优势：相比VSGD，CSGD在能量损耗和过冲抑制方面表现出显著改进，尤其在降低Eon/Eoff方面。

挑战：单一恒定电流在面对复杂开关过程时仍存在优化空间，可能在某些负载或温度条件下导致次优性能。

2. 栅极整形栅极驱动（GSGD）：动态多阶段电流调控的艺术

GSGD是CSGD的进一步演进，它将SiC MOSFET的开通和关断过程细分为多个时间段，并在每个阶段动态调整栅极电流，以实现对VDS和ID斜率（slew rates）的精准控制。

开通（Turn-On）栅极整形（如图1所示）：

图1: 开通过程的栅极整形

阶段一（[T0, T1]）：VGS从VGSMIN开始充电，采用最大栅极电流（IG1）快速驱动，使ID迅速达到期望的负载电流，以最小化开通能量损耗。

阶段二（[T1, T2]）：此阶段调整栅极电流至IG2，以控制反向恢复电流峰值（IRR），从而有效抑制电流过冲。

阶段三（[T2, T3]）： VGS继续充电至VGSMAX，并稳定ID。

关断（Turn-Off）栅极整形（如图2所示）：

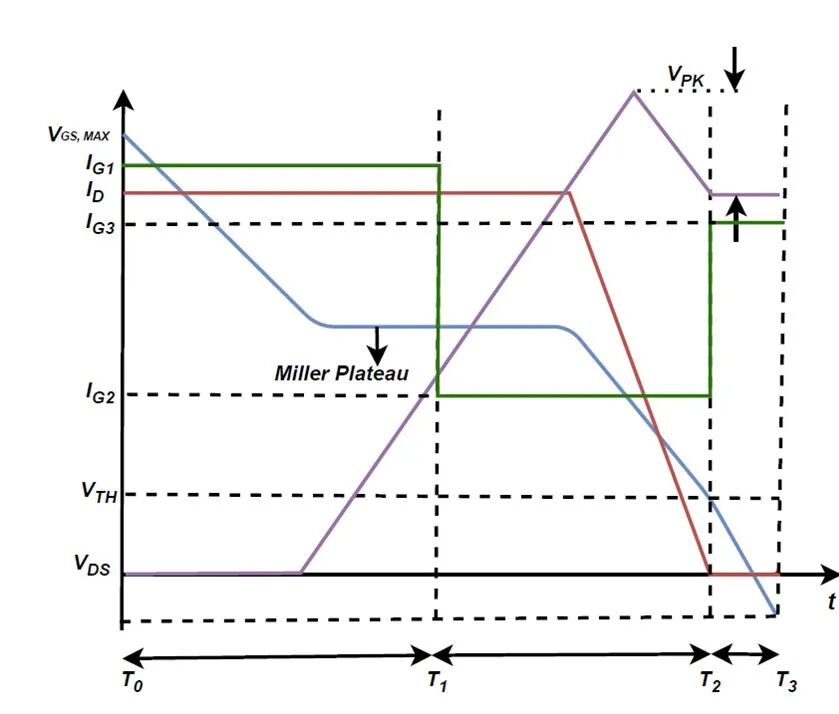

图2: 关断过程的栅极整形

阶段一（[T0, T1]）：初始阶段采用最大栅极电流（IG1）快速放电，使VGS快速下降至米勒平台，并允许VDS以高dv/dt迅速通过米勒平台，从而减少能量损耗。

阶段二（[T1, T2]）：此阶段降低栅极电流至IG2，旨在减缓di/dt，有效抑制由于电流换相引起的VDS过冲。

阶段三（[T2, T3]）：再次调整栅极电流至IG3（IG2 ≤ IG3 ≤ IG1），以平衡瞬态和最小能量损耗，确保VGS稳定至VGSMIN。

实验验证与性能数据：EG120的卓越表现

我们的实验研究（基于双脉冲测试DPT）在550V VDS、多达600A ID，以及不同结温（25℃, 55℃, 85℃）下，对VSGD、CSGD和GSGD进行了全面评估。核心发现包括：

能量损耗优化：CSGD和GSGD在所有工况下均显示出比VSGD更低的开关能量损耗。特别是在高负载电流下，GSGD始终保持最低的总能量损耗（ETOTAL），能量差异显著（如图3和图4所示）。

图3: 负载电流（ID(A)）与开通能量损耗（EON(mJ)）的关系曲线

图4: 电压过冲百分比VOvershoots(%) 和开关损耗( ETOTAL(mJ)) 关系曲线

过冲抑制效果：GSGD通过动态栅极整形，在平衡能量损耗的同时，实现了电压和电流过冲的最小化。与VSGD和CSGD相比，GSGD在最大负载电流下展现出最低的过冲水平（如图5和图6所示）。

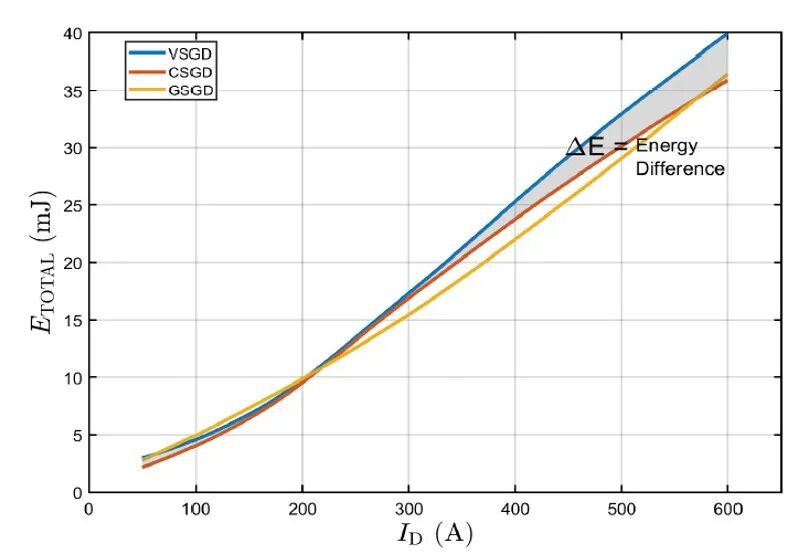

图5: 负载电流（ID）与总能量损耗（ETOTAL）的关系曲线

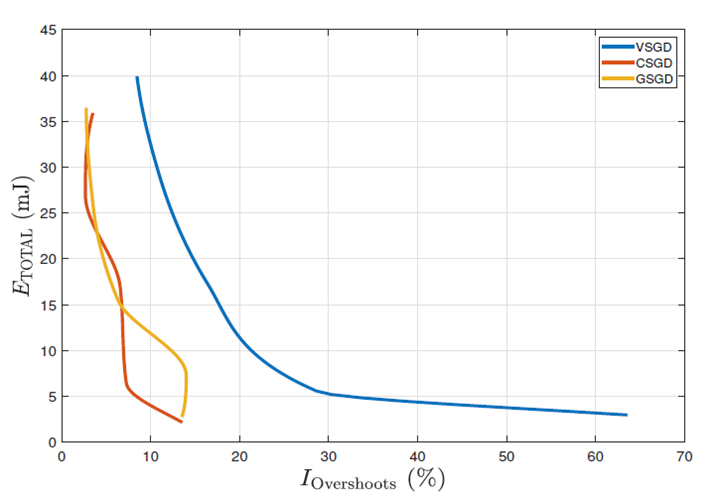

图6: 电流过冲百分比(IOvershoots(%)) 与开关损耗(ETOTAL(mJ)) 关系图

高温可靠性：面对结温升高，传统驱动（特别是CSGD）的电压过冲会显著加剧，在85℃、600A时甚至导致高达70%的过冲，严重威胁器件可靠性。而EG120的GSGD功能，通过自适应调整栅极电流配置文件，能够有效缓解高温导致的过冲恶化，确保器件在严苛环境下稳定运行（如图7）。

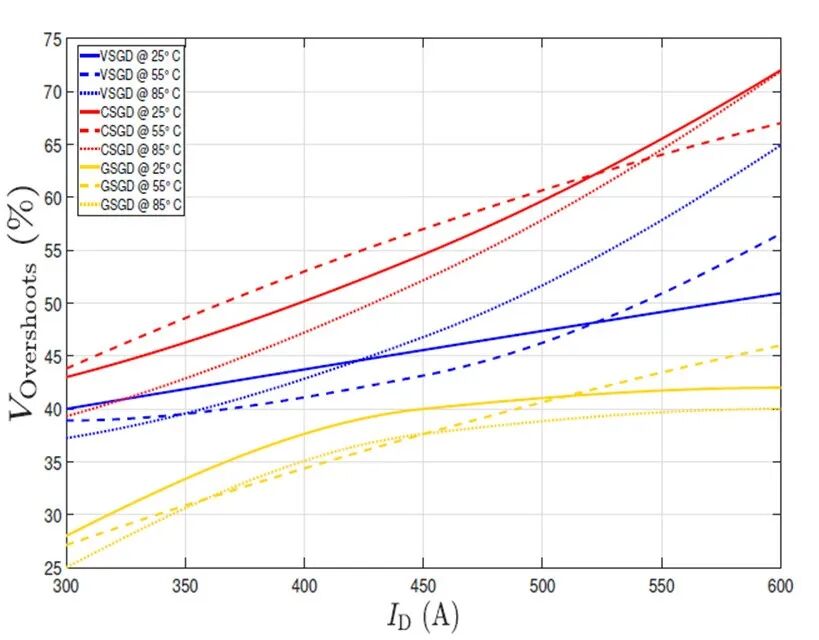

图7: 电压过冲百分比（VOvershoots(%)）与随温度升高变化的漏极电流（ID(A)）关系曲线

总结：

EG120 — SiC MOSFET性能释放的关键

Robert Bosch EG120作为一款先进的可编程栅极驱动器ASIC，通过引入CSGD和GSGD拓扑，实现了：

精准的栅极电流控制：超越传统VSGD的局限。

动态的栅极整形策略：优化开关瞬态，最小化能量损耗和过冲。

出色的高温适应性：保障SiC MOSFET在极端环境下的可靠运行。

EG120为工程师提供了高达133种可配置的栅极电流整形波形，以及在不同负载电流和温度下动态调整栅极电流的能力。这种灵活性使得系统能够在效率与可靠性之间实现最佳权衡，将SiC MOSFET的潜能发挥到极致，从而加速高功率密度、高能效电力电子系统的开发。
